Какие бывают зарядки для смартфонов и чем они отличаются

Современные смартфоны потребляют намного больше энергии, чем их предшественники: больше быстродействие, больше экран, больше памяти, GPS, Bluetooth, Wi-Fi. Все это прекрасно, однако емкости аккумуляторов за прогрессом не поспевают. В результате многие современные смартфоны держат заряд не более суток. Рано или поздно вы забываете поставить вечером гаджет на зарядку, а утром понимаете, что через 15 минут выходить из дома, а заряда — «на донышке». Что делать? Бежать покупать портативный аккумулятор или можно что-то сделать за эти 15 минут?

Сколько заряжается аккумулятор

Так получилось, что USB стал стандартом для зарядных устройств всех гаджетов. Но разрабатывался этот стандарт, во-первых, давно, во-вторых, совсем не для этого, сообщает DNS-клуб.

Стандарт USB был разработан еще в 1996 году. Устройства тех лет, питающиеся от разъема USB, зачастую не имели контроллеров питания и могли просто сгореть, получив большой ток. Поэтому в стандарте вплоть до версии 2.0 максимальный ток составлял 500 мА, поэтому заряда смартфона с батарейкой емкостью в 3000 мАч требовалось 7-8 часов, хотя сам аккумулятор вполне мог бы потреблять 1,5 А и зарядиться за 2-3 часа.

Именно поэтому зарядка, идущая в комплекте с гаджетом, зачастую заряжает его намного быстрее — она просто выдает повышенный ток, рассчитанный на конкретный аккумулятор.

Сам стандарт разрабатывался для передачи данных, а не для питания. Разъемы и кабели USB не предназначены для больших токов, так что производители гаджетов столкнулись с неприятностями, начав выпускать такие зарядки с токами до 5А и более. Провода кабеля USB довольно тонкие, сопротивление их высоко. Но с увеличением тока падение напряжения на кабеле и его нагрев стали довольно существенными. Кроме того, появились случаи перегрева тонких контактов разъема. Поэтому большинство обычных зарядный устройств дают на выходе до 2А, а зарядка по-прежнему длится часами.

Что такое быстрая зарядка?

Это зарядка токами 1С и выше, то есть токами, кратными емкости аккумулятора. Например, 1А для емкости 1000 м·Ач и так далее. Поначалу такой режим считался крайне неблагоприятным для литий-ионных батарей. Но со временем ситуация изменилась — зарядка током 1С уже не вызывает заметного снижения ресурса у современных аккумуляторов, а зарядка током в 2С приводит к потере примерно 20 % емкости через 500–800 циклов заряда-разряда. Да, если пользоваться быстрой зарядкой ежедневно, через пару лет вы заметите падение емкости. Но вряд ли из-за этого стоит отказываться от возможности зарядить телефон за полчаса.

Чтобы не было потерь на тонких проводах, режимы быстрой зарядки используют повышенное напряжение в кабеле. ЗУ может выдавать напряжение до 20В, а в гаджете оно понизится до требуемых 5В с соответствующим увеличением тока. Например, если ЗУ обеспечивает напряжение 20В и ток 2А, то на аккумуляторе будут 5В и 8А.

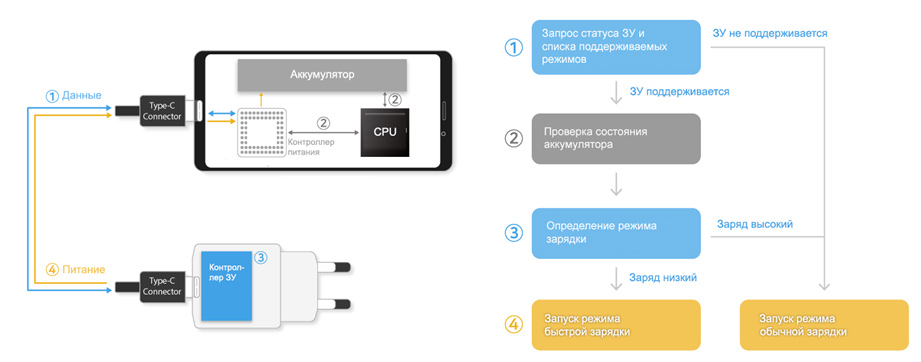

Для сохранения совместимости со старыми ЗУ и компьютерными USB, новым зарядным устройствам пришлось «поумнеть» — теперь они не сразу выдают максимальные ток и напряжение, а только после получения запроса от гаджета. К сожалению, способы «общения» ЗУ и гаджета у каждого производителя свои.

Типы быстрой зарядки

Quick Charge — стандарт компании Qualcomm, поддерживается устройствами, собранными на базе чипсетов Snapdragon, начиная с 2013 г. Максимальный поддерживаемый ток — 3А и 5A в версии 4, напряжение может меняться от 3,6 до 20 В, а также до 22 в версии 3 и до 21 в 4+. Стандарт теоретически обеспечивает до 100 Вт мощности, но практически такая мощность устройствами не поддерживается, а штатные ЗУ выдают всего 18 Вт. Контроль температуры в стандарт не вписан, так что нередки случаи перегрева при быстрой зарядке. Сейчас большинство производителей смартфонов обеспечивают контроль температуры при использовании QC. А стандарт QC 4 имеет полную поддержку протокола Power Delivery.

Adaptive Fast Charging компании Samsung основан на Quick Charge 2 и частично с ним совместим, поэтому заряжать его от ЗУ с поддержкой QC 2 можно, но зарядка идет медленнее, чем от штатного. Контроль температуры есть, так что зарядка безопасна.

Motorola Turbopower компанией Lenovo так же разработан на основе стандарта Quick Charge 2, с которым полностью совместим. Отличия незначительны, основное заключается не в самом стандарте, а в наличии штатного ЗУ Motorola на 25 Вт против 18 Вт у поддерживающих QC 2. По скорости зарядки уступает QC и PD последних версий.

Huawei Super Charge применяется на устройствах Huawei и тоже основан на Quick Charge 2. Напряжение может достигать 5В, ток — 5А, давая в итоге максимальную мощность 25 Вт. По скорости зарядки уступает QC и PD последних версий.

Pump Express разработан компанией MediaTek и поддерживается гаджетами, собранными на базе SoC этого производителя. Он также основан на Quick Charge 2, и полностью с ним совместим. Его мощность ограничена 15 Вт, поэтому на емких аккумуляторах он покажет меньшую скорость зарядки по сравнению с другими стандартами. Зато в Pump Express есть контроль температуры аккумулятора, что значительно повышает безопасность зарядки.

Быстрая зарядка Apple совместима с Power Delivery. ЗУ Apple может выдавать до 87 Вт, что позволяет быстро зарядить не только все модели iPhone, начиная с 8, но и емкие аккумуляторы iPad Pro и MacBook 12.

Oppo Vooc (и основанный на ней Dash Charge) выбиваются из остального ряда — это оригинальные, ни с чем не совместимые стандарты. Используются на устройствах OnePlus и Oppo. Зарядное устройство выдает до 25 Вт мощности. Из-за несовместимости стандартов быстрая зарядка осуществима только с помощью оригинальных зарядного устройства и кабеля.

Power Delivery — наиболее перспективный стандарт быстрой зарядки, разработанный консорциумом USB в 2015 году. Стандарт поддерживает напряжения питания до 20 В и ток до 3А, что в итоге дает до 60 Вт мощности. А наиболее перспективным он считается из-за того, что «встроен» в новый стандарт USB 3.1 и теперь любые устройства, использующие разъем Type-C, должны либо поддерживать Power Delivery, либо смириться с недовольством пользователей, пытающихся заряжать гаджеты от ЗУ с поддержкой PD. Apple и Qualcomm уже выбрали первый вариант.

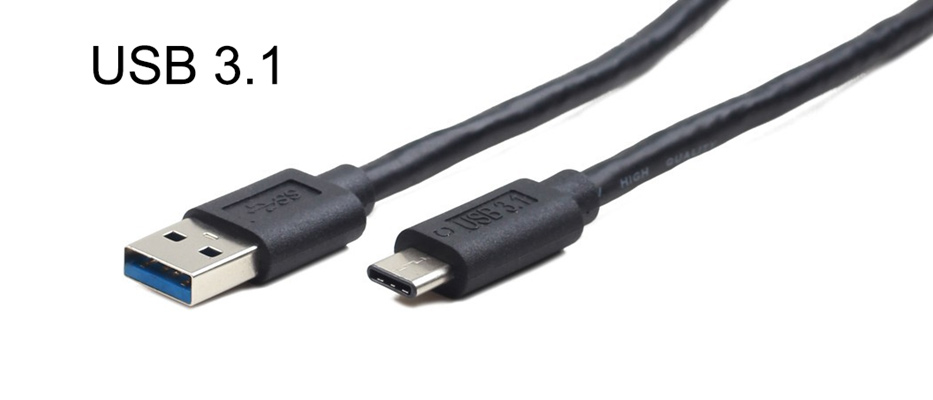

USB 3.1 + Power Delivery = некоторые проблемы

Теперь «умным и быстрым» ЗУ может быть любое устройство, поддерживающее USB 3.1. Заряжаемое устройство определит возможности заряжающего порта, измерив сопротивление между парой контактов разъема — CC и Vbus. Если порт может выдать максимум 0,9 А, как обычный порт USB 3.0, сопротивление будет равно 56 кОм, 22 кОм «скажут» гаджету, что ЗУ может выдать до 1,5 А, а 10 кОм — 3А.

Но как быть с кабелями-переходниками с Type-C на USB 2.0? У первого — 24 контакта, у второго — всего 4, а тех, между которыми ЗУ должно выставлять сигнальное сопротивление, просто нет. Консорциум USB решил встраивать резисторы прямо внутрь кабеля: 10 кОм в кабеля для мощных ЗУ, 22 кОм — для ЗУ с выходным током 1,5 А, ну и для 0,9 А — 56 кОм.

А если перепутать? Чаще всего — ЗУ не даст максимального тока и зарядка будет идти в разы дольше. Если же ЗУ попытается дать гаджету ток больше, чем оно способно, то может выйти из строя, а в худшем случае — испортить и гаджет.

Масла в огонь подлили китайцы, начав засовывать резисторы 10 кОм во все кабели-переходники с Type-C на USB 2.0. В том числе и в дешевые тонкожильные, неспособные выдержать те 3А, которые он якобы должен пропускать.

Чтобы всем стало совсем «весело», консорциум USB регламентировал установку в кабели Type-C маркирующей микросхемы eMarker, информирующей оба подключенных к нему устройства о возможностях кабеля. Проблема в том, что дорогостоящий кабель с микросхемой eMarker может быстро сгореть на паре ЗУ–гаджет, поддерживающей какой-нибудь стандарт быстрой зарядки, отличной от Power Delivery. eMarker питается от 5В, а тот же QickCharge 2 и все основанные на нем протоколы запросто могут поднять напряжение питающей линии до 18 В.

Вывод один — не используйте для быстрой зарядки «случайные» кабели. Это особенно важно для кабелей с разъемами Type-C, но актуально и для старых разъемов: невооруженным глазом не заметить, что у кабеля сечение жил меньше и разъем контактирует неплотно. В результате зарядка будет идти намного дольше, и это еще не самое худшее: возникающий из-за искрения контактов нагрев может привести к повреждению разъема или вообще к воспламенению прилегающего пластика. Настоятельно рекомендуется не пользоваться для зарядки «чужими» проводами, пусть они и выглядят подходящими.
